HR-760  免处理PP植绒胶
【产品介绍】
●HR-760是一款无溶剂双组份，针对 PP材质免处理的水性植绒胶。具有优良的柔韧性以及耐侯性、弹性好，低软化点、黏结强度高等优点，植绒后产品耐水煮、耐蒸汽、耐酸碱、耐酒精、耐高低温。
【应用特点】
● 免处理工艺：无需对PP进行复杂预处理，直接涂胶后静电植绒，简化生产流程。
● 环保性：采用水性配方，无味环保，符合ROHS、REACH等标准。
● 耐候性：胶层在-30℃至100℃温度范围内及紫外线照射下，胶层不开裂、不黄变，适用于户外或高温环境。
● 耐磨耐水：胶层硬度达邵氏D60±5，可抵抗日常使用的摩擦磨损且耐水洗，并在潮湿环境中保持性能稳定。

● 高固含量：固含量40%-45%，减少涂胶流程跟次数涂，提升生产效率，同时降低VOC排放。

【应用场景】
● 汽车行业
内饰植绒：用于储物盒、中控台储物格、车门内饰板、手套箱等部位，提升触感舒适度与降噪效果。
后备箱植绒：保护车体金属表面免受行李刮擦，同时增强防滑性能。
● 包装材料：用于礼盒、化妆品盒、珠宝盒、电子产品包装的内衬植绒，提升产品档次与保护性能。
● 医疗领域：用于一次性采样拭子、检测棒植绒，确保棉头与塑料杆粘接牢固，避免使用中脱落。
【性能指标】
●外观：乳白粘稠液体
● PH 值： 7.5
● 粘度：（23±0.5℃）≧1000mPa.s
● 密度: 1.1g/m -1.25g/m
● 固含量（%）:49±1
● VOC 含量: 35g/L
● 拉伸强度7d/25℃: 10-15MPa
● 伸长率（%）:500-800不挥发物：≥55

温馨提示：以上性能数据是在温度25℃、湿度70%的实验室环境下所测得的典型数据，仅供客户使用时参考，并不能保证是某个特定环境下能达到的全部数据，敬请客户于使用时，以测试数据为准。

【使用方法】
● 表面处理：将材质的表面清洁干净，不得有油脂，灰尘或其他杂物。

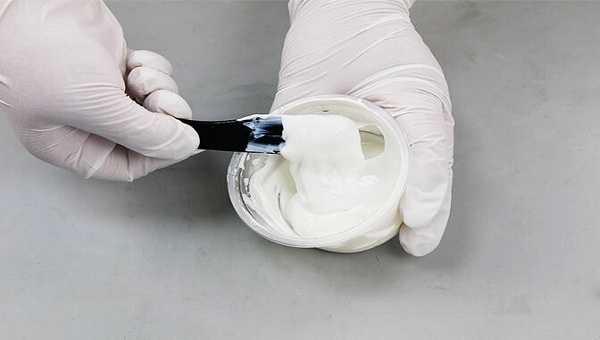

● 调胶：将免处理植绒胶与固化剂按50：1(A：B)的配比混合，使用搅拌机充分搅拌均匀至无颗粒状物质。
● 涂胶方法：
1.采用喷枪、滚筒、刮刀或网版将胶水均匀涂布于PP表面，控制胶层厚度在0.1-0.3mm之间，避免过厚导致固化时间延长或过薄影响粘接强度。
2.启动静电植绒机，将涂有胶水的部件置于植绒柜内，移动喷头使绒毛在电场作用下垂直飞升并附着于胶层表面。
● 固化：室温放置24-48小时自然干燥或加温60-80°烘烤1个小时，期间避免灰尘附着。

注意：胶层太薄，容易造成粘力不够；胶层太厚，会增加成本，减慢干燥速度， 同时会造成积胶，影响粘合质量； 胶层不均匀，会造成积胶、干燥不彻底导致部分弹开的现象。

【注意事项】
● 不能混入天那水、稀释剂等有机溶剂。
● 避免与油性胶同时使用。
● 湿度高于85%，温度低于5℃时不建议施工。
● 贮存阴凉干爽处，避免低温长期贮存，保质期12个月。
【储存与包装】
● 本品需在通风、阴凉、干燥处密封保存；
● 保质期12个月，过期经试验合格，可继续使用；
● 包装规格为25KG/桶或者50KG/桶
