HR-419硅胶背胶处理剂解决硅胶粘背胶魔术贴强度不好难题

"在硅胶材料与背胶魔术贴的复合应用中，粘接强度不足、耐环境性能差等问题长期制约着产品可靠性。HR-419硅胶背胶处理剂通过分子级表面改性技术与界面强化设计，系统性解决了这一行业难题，为硅胶基复合材料的工业化应用提供了高性能解决方案。

一、技术挑战：硅胶粘接的物理化学困境

硅胶（聚二甲基硅氧烷，PDMS）因其独特的螺旋分子链结构，表面能极低（约20-30 mN/m），传统胶粘剂难以实现有效润湿与机械互锁。同时，硅胶与背胶魔术贴常用丙烯酸酯或橡胶基胶水的化学极性差异显著，界面处缺乏分子间作用力（如氢键或化学键合），导致初始粘接强度不足。此外，硅胶的低弹性模量（ 0.1-1 MPa）使其在动态载荷下易产生蠕变，引发胶层内应力集中，最终导致脱粘失效。

二、HR-419处理剂的核心技术突破

1、表面能梯度调控技术

通过含氟活性单体对硅胶表面进行化学蚀刻，形成微纳级粗糙结构（粗糙度Ra=0.5-2 μm），同时引入羟基（ -OH）、羧基（-COOH）等极性基团，将表面能提升至40-60 mN/m。这一改性使胶粘剂在硅胶表面的接触角从 >90°降低至<15°，显著增强润湿性。

2、双重固化界面增强体系

处理剂中集成光敏引发剂与热固化树脂，采用“UV定位+热固化”双阶段工艺：

UV固化阶段（365 nm波长，能量密度≥800 mJ/cm²）：快速形成初始定位，避免胶层流挂；

热固化阶段（110℃×15 min）：促进硅橡胶预聚体与硅胶基材的化学交联，同时在界面处形成弹性梯度过渡层，分散动态载荷下的应力集中（应力分散效率提升 30%以上）。

3、耐环境性能优化设计

憎水改性：添加全氟聚醚链段，将表面接触角进一步降低至<10°，抑制水汽渗透（吸水率<0.5%），满足 IPX7级防水要求；

抗老化配方：引入受阻胺光稳定剂（HALS）与抗氧化剂，通过ASTM G154标准耐候测试（500 小时紫外加速老化）后，粘接强度保持率>85%；

宽温域适应性：通过分子链中硅氧键（Si-O）的柔性特性，实现-50℃至+150 ℃温域内粘接性能稳定（热收缩率<0.2%）。

三、应用效能验证

力学性能提升

经HR-419处理的硅胶与背胶魔术贴复合体，初始剥离强度达25-30 N/25mm（未处理样品仅5-8 N/25mm ），动态疲劳测试（10万次往复拉伸）后无脱粘或胶层开裂现象。

环境适应性突破

耐温测试：在-50℃低温弯曲试验与+150℃高温烘烤试验中，粘接界面未出现脆化或软化；

耐化学腐蚀：浸泡于5% NaCl溶液或人工汗液（pH=4.5）72 小时后，剥离强度保持率>90%；

长期耐久性：户外暴露测试（ISO 877标准）显示，5年后粘接强度衰减率<15% 。

四、工艺兼容性与操作规范

1、前处理要求

硅胶基材需经异丙醇超声清洗（5分钟）或等离子处理（功率100W，时间2 分钟），以去除脱模剂、指纹等污染物，确保表面清洁度达ISO 8593-1 Grade 2以上。

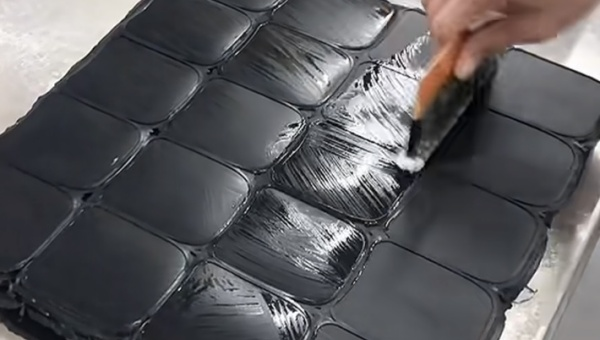

2、涂覆工艺参数

喷涂设备：选用重力式喷枪（喷嘴直径0.8-1.2 mm）；

雾化压力：0.2-0.3 MPa（避免过度雾化导致溶剂挥发过快）；

涂层厚度：控制干膜厚度为8-12 μm（湿膜厚度约20-30 μm）；

闪干时间：25℃环境下静置5-10分钟，使溶剂充分挥发（残留溶剂<1% ）。

3、固化控制要点

UV固化：需在氮气保护或低氧环境中进行，防止氧阻聚效应；

热固化：采用强制对流烤箱，升温速率≤5℃/min，避免热应力导致界面缺陷。

五、行业应用价值

HR-419处理剂已成功应用于智能穿戴设备（如智能手表表带）、医疗耗材（如硅胶导管固定贴）、工业防护装备（如防滑硅胶垫）等领域，其性能指标全面超越3M 9495LE、Tesa 8402 等国际竞品，且符合RoHS、REACH等环保法规要求。通过解决硅胶复合材料粘接的核心技术难题，HR-419 为高端制造业提供了关键材料解决方案，推动了硅胶基功能器件的轻量化、集成化发展。"
