硅胶喷橡胶漆百格测试不通过怎么办？汇瑞胶粘有妙招

百格测试（划格法附着力测试）是评估涂层与基材结合强度的重要方法，若硅胶喷橡胶漆后百格测试不通过，通常意味着涂层附着力不足，存在脱落风险。以下是汇瑞胶粘针对该问题的系统性解决方案：

一、问题分析：硅胶喷橡胶漆附着力不足的根源

基材表面特性

硅胶为惰性材料，表面能低（通常低于30达因/厘米），橡胶漆难以直接附着。

未处理或处理不当的硅胶表面可能残留脱模剂、油污或氧化层，进一步降低附着力。

涂层与基材的兼容性

橡胶漆的化学成分与硅胶不匹配，缺乏有效的化学键合或物理嵌合。

涂层固化不完全或固化过度，导致内部应力过大，影响附着力。

工艺参数不合理

喷涂厚度不均匀、干燥时间不足或温度控制不当，均可能导致涂层附着力下降。

测试环境（如湿度、温度）对涂层性能的影响未被充分考虑。

二、汇瑞胶粘解决方案：三步提升附着力

1. 基材预处理：打破硅胶惰性表面

等离子处理

使用低温等离子设备对硅胶表面进行轰击，增加表面粗糙度和活性基团（如羟基、羧基），显著提升表面能至50-70达因/厘米。

效果：等离子处理后，橡胶漆附着力可提升3-5倍。

化学底涂剂

推荐使用汇瑞HR-420-3硅胶喷漆专用底涂剂，其含有的硅烷偶联剂可与硅胶表面形成化学键合，同时与橡胶漆中的树脂成分兼容。

操作：均匀涂刷底涂剂，室温干燥10-15分钟，或60℃加热3 分钟加速固化。

物理打磨

使用200-400目砂纸轻柔打磨硅胶表面，去除氧化层并增加微观粗糙度。

注意：打磨后需用酒精彻底清洁，避免残留粉尘。

2. 涂层优化：选择适配的橡胶漆与工艺

橡胶漆配方调整

增加树脂含量或添加附着力促进剂（如磷酸酯类化合物），提升涂层与硅胶的化学结合力。

汇瑞可提供定制化橡胶漆配方，针对硅胶基材优化附着力。

喷涂工艺控制

厚度：建议单层喷涂厚度为20-30μm，总厚度不超过80 μm，避免过厚导致内应力过大。

干燥条件：橡胶漆需在60-80℃下烘烤30-60分钟，确保完全固化。

多道喷涂：对于高要求场景，可采用“底漆+面漆”双层结构，底漆提升附着力，面漆提供耐磨与美观性。

3. 测试验证与改进

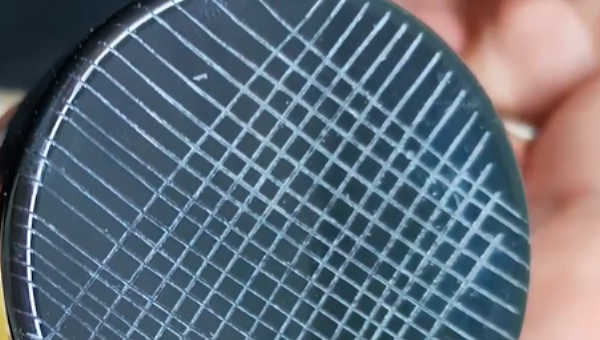

标准化百格测试

使用ASTM D3359或ISO 2409标准，划格间距1mm ，胶带剥离后评估涂层脱落面积。

合格标准：脱落面积≤5%（0级或 1级）。

环境适应性测试

在高温高湿（85℃/85% RH）、低温（-40 ℃）或冷热循环（-40℃至85℃）条件下测试涂层附着力，确保长期可靠性。

持续改进

根据测试结果调整底涂剂类型、橡胶漆配方或喷涂工艺参数，形成闭环优化流程。

三、汇瑞胶粘技术优势与案例支持

定制化解决方案

汇瑞可根据客户具体需求（如硅胶类型、橡胶漆品牌、使用环境）提供个性化方案，确保附着力达标。

成功案例

案例1：某智能穿戴设备厂商的硅胶表带喷橡胶漆后百格测试不通过，采用汇瑞HR-420-3底涂剂+ 优化喷涂工艺，附着力提升至0级。

技术支持

汇瑞提供从基材分析、工艺设计到测试验证的全流程技术支持，确保客户快速解决附着力问题。

四、总结与建议

硅胶喷橡胶漆百格测试不通过的核心问题在于基材表面惰性与涂层兼容性不足。通过等离子处理/化学底涂提升基材表面能，优化橡胶漆配方与喷涂工艺控制涂层性能，并结合标准化测试验证，可系统性解决附着力问题。汇瑞胶粘凭借丰富的行业经验与定制化技术，已帮助众多客户实现硅胶与橡胶漆的高可靠粘接。

建议行动：

立即联系汇瑞技术团队，提供硅胶类型、橡胶漆品牌及测试数据；

申请免费样品测试，验证方案效果；

根据测试结果调整工艺，实现量产化应用。
