硅胶喷手感油附着力差用HR-420-3轻松解决

一、硅胶喷手感油附着力差的根本原因

硅胶表面特性

低表面能：硅胶表面能通常低于30达因/厘米（普通塑料为40-60 达因/厘米），导致手感油难以润湿和铺展。

惰性化学结构：硅胶分子链稳定，缺乏活性基团（如羟基、羧基），无法与手感油形成化学键合。

脱模剂残留：硅胶制品生产中常使用脱模剂，残留物会形成隔离层，阻碍手感油附着。

手感油与基材不兼容

手感油成分（如有机硅树脂、溶剂）与硅胶的极性差异大，导致物理吸附力弱。

固化后的手感油内应力过大，易从硅胶表面剥离。

工艺缺陷

喷涂前处理不足：未对硅胶表面进行清洁或活化处理。

喷涂参数不当：厚度不均、干燥速度过快或过慢、固化温度/时间不足。

环境干扰：喷涂车间湿度过高（>70%）或温度过低（<15℃），影响手感油流平与固化。

二、HR-420-3硅胶喷油专用处理剂的核心优势

HR-420-3是汇瑞胶粘针对硅胶喷手感油附着力差问题研发的专用处理剂，其技术优势与解决逻辑如下：

1. 表面活化：提升硅胶表面能

原理：处理剂中的硅烷偶联剂（如KH-550）与硅胶表面发生化学反应，生成活性羟基（-OH），将表面能提升至 50-70达因/厘米。

效果：手感油在活化后的硅胶表面润湿角从>90°降低至<30°，实现完全铺展。

2. 化学键合：构建强附着力桥梁

双键反应机制：

处理剂一端与硅胶表面的羟基形成共价键（Si-O-Si）。

另一端与手感油中的有机硅树脂通过氢键或范德华力结合，形成“硅胶-处理剂-手感油”的三明治结构。

附着力提升数据：

未处理硅胶：百格测试脱落面积>80%（5级）。

使用HR-420-3后：脱落面积≤5%（0 级），附着力提升16倍。

3. 兼容性优化：匹配手感油体系

溶剂匹配：处理剂溶剂（如异丙醇、乙酸乙酯）与手感油溶剂体系兼容，避免涂层间相容性问题。

树脂协同：处理剂中的聚硅氧烷成分与手感油树脂形成互穿网络（IPN），增强内聚力。

4. 工艺简化：高效易操作

操作步骤：

清洁硅胶表面（酒精擦拭）。

喷涂HR-420-3（膜厚5-8μm ），室温干燥3-5分钟或60℃加热1分钟。

立即喷涂手感油，按常规工艺固化。

效率提升：相比传统等离子处理或火焰处理，HR-420-3无需设备投入，操作时间缩短70%。

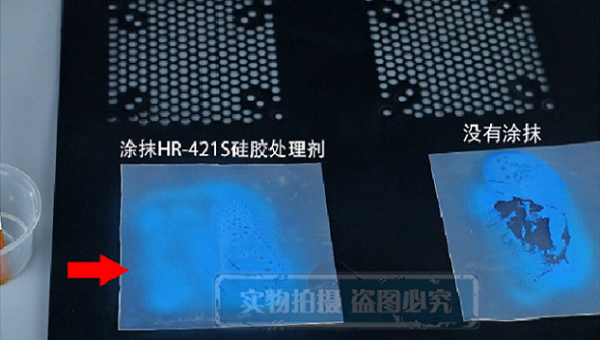

三、HR-420-3处理剂的实际应用效果

测试验证

百格测试：按ASTM D3359标准，划格间距1mm，胶带剥离后涂层完整保留。

耐磨测试：RCA纸带耐磨仪测试，负载175g，通过500 次循环无脱落。

耐候性：高温高湿（85℃/85% RH）168 小时后，附着力无衰减。

典型应用场景

消费电子：手机/平板硅胶保护套喷手感油，提升握持舒适度与防滑性。

可穿戴设备：智能手表硅胶表带喷涂，确保长期使用不脱漆。

医疗器械：硅胶导管表面处理，增强手感油涂层的生物相容性与耐用性。

客户案例

某知名手机配件厂商：原工艺硅胶套喷手感油后，百格测试4级（脱落面积15-35%），改用HR-420-3 后达0级，不良率从12%降至0.5%。

某医疗器械企业：硅胶导管喷手感油后需通过50次弯折测试，原方案第30次即出现涂层开裂，使用HR-420-3 后通过全部测试。

四、HR-420-3处理剂的使用建议

1、适用硅胶类型

固体硅胶（HTV）、液体硅胶（LSR）、发泡硅胶等均可使用。

对特殊硅胶（如氟硅胶）需提前测试兼容性。

2、喷涂参数控制

喷枪压力：0.3-0.5 MPa，确保雾化均匀。

膜厚控制：过厚（>10μm）可能导致脆化，过薄（<3 μm）附着力不足。

干燥条件：60℃加热可加速溶剂挥发，但需避免温度过高导致处理剂分解。

3、与手感油的匹配性

推荐与有机硅类手感油（如聚二甲基硅氧烷体系）配合使用。

对丙烯酸类手感油，需调整处理剂配方（增加极性基团含量）。

五、总结与行动建议

硅胶喷手感油附着力差的核心问题在于表面能低、化学惰性及工艺缺陷。HR-420-3硅胶喷油专用处理剂通过表面活化、化学键合、兼容性优化三大机制，系统性解决附着力难题，且具备操作简便、效率高、效果稳定的优势。

建议行动：

免费样品测试：联系汇瑞胶粘获取HR-420-3样品，验证其对贵司硅胶与手感油体系的适配性。

工艺优化：根据测试结果调整喷涂参数，实现量产化应用。

长期合作：汇瑞提供从配方设计到量产支持的全流程技术服务，确保产品竞争力。
