按摩仪硅胶和ABS粘接用什么胶水牢固看汇瑞胶粘解决方案

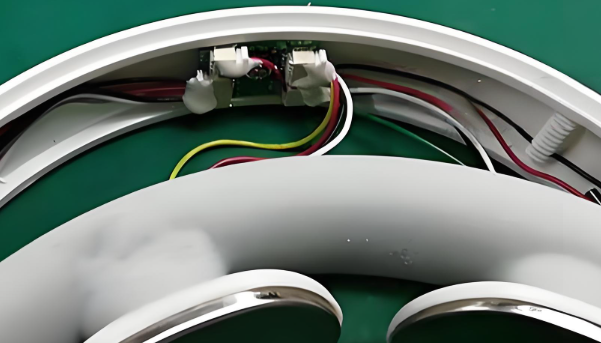

针对按摩仪中硅胶与ABS的粘接需求，结合汇瑞胶粘提供的多款专用胶水特性，以下从不同粘接场景出发，详细分析各胶水的适用性及操作要点：

一、小面积快速粘接：HR-420免处理快干硅胶胶水

适用场景：

按摩仪中硅胶与ABS的小部件快速固定，如按键、传感器、装饰件等，需快速定位且操作简便的场景。

核心优势：

免底涂处理：直接粘接硅胶与ABS，无需表面活化剂，简化工艺流程，降低生产成本。

极速固化：5-10秒完成初步定位，30分钟达到操作强度，大幅提升生产效率，尤其适合自动化流水线作业。

低白化现象：固化后胶层透明或接近无色，几乎无白化残留，适合透明或彩色硅胶部件的粘接，保持产品美观性。

耐候性强：长期使用不易因环境湿度或温度变化脱落，确保粘接可靠性。

操作要点：

表面清洁：用无尘布蘸取酒精擦拭硅胶和ABS表面，去除油污、灰尘等杂质，确保粘接面干燥洁净。

控制胶量：使用精密点胶针头，单次点胶量控制在0.05-0.1ml，避免胶水溢出影响外观或形成厚胶层导致应力集中。

压合固化：粘接后立即施加适度压力（如用夹具固定），保持10-15秒，确保胶水充分浸润粘接面并排出空气。

完全固化：室温放置24小时后达到最佳强度，或加热至60℃加速固化（1 小时）。

二、小面积高强度粘接：HR-420AB快干硅胶胶水

适用场景：

需承受较大载荷或动态应力的小面积粘接，如硅胶与ABS的机械连接部位、电机固定支架等。

核心优势：

双组分强化：通过混合A/B组分，发生化学反应生成高强度聚合物，粘接力比HR-420提升30%-50% 。

快干与耐久性平衡：兼顾快速定位和长期耐老化性能，适合对强度要求严苛的场景。

耐温性提升：短期耐温100℃，长期耐温80℃，可适应按摩仪内部可能产生的局部高温。

操作要点：

按比例混合：A/B组分按1:1体积比混合，用搅拌棒充分搅拌均匀（约30 秒），避免因混合不均导致固化异常。

限时使用：混合后胶水需在2小时内用完，随着时间推移，粘度会逐渐升高影响施工性能。

分层涂覆：对复杂结构或深孔粘接，可采用分层涂覆并逐步固化的方式，确保胶水充分填充间隙。

后固化处理：室温固化24小时后，可加热至80℃进行2 小时后固化，进一步提升强度和耐温性。

三、大面积柔韧性粘接：HR-323T柔韧性硅胶胶水

适用场景：

硅胶外壳与ABS骨架的大面积密封粘接，如按摩仪外壳组装、防水结构连接等，需适应硅胶柔韧性和频繁形变的场景。

核心优势：

高柔韧性：胶层拉伸强度≥2MPa，断裂伸长率≥200%，可随硅胶形变而不开裂，避免因应力集中导致脱胶。

耐水解性：长期浸泡在水中或潮湿环境中，粘接力下降率＜10%，适合浴室等潮湿场景使用的按摩仪。

抗震动性：能有效吸收和分散震动能量，减少因按摩仪工作震动导致的粘接失效风险。

操作要点：

表面处理：对ABS表面进行砂纸打磨（600-800目）或等离子处理，增加表面粗糙度，提升胶水附着力。

均匀涂覆：用刮刀或喷枪将胶水均匀涂覆在粘接面上，厚度控制在0.2-0.5mm，避免过厚导致固化时间延长或产生气泡。

分段压合：大面积粘接时，将粘接面分为若干区域，逐区域压合固化，每区域压合时间不少于30秒，确保完全接触。

完全固化时间：室温固化需72小时，若需加速固化，可加热至80℃保持4 小时，但需注意避免温度过高导致硅胶变形。

四、高强度/耐高温粘接：HR-323S耐高温硅胶胶水

适用场景：

按摩仪内部发热部件与硅胶的粘接，如电机、加热片固定等，需承受高温和动态载荷的场景。

核心优势：

极端耐温性：短期耐温200℃（30分钟），长期耐温150 ℃，可适应按摩仪长时间工作产生的热量。

超高剪切强度：粘接后剪切强度≥5MPa，是普通硅胶胶水的2-3倍，可承受电机振动和冲击载荷。

耐化学腐蚀性：对机油、汗液等常见化学物质具有良好的抵抗性，确保粘接可靠性。

操作要点：

深度清洁：用丙酮或专用清洗剂清洁粘接面，去除油污、脱模剂等残留物，确保表面能≥38mN/m。

厚层粘接：胶层厚度建议0.5-1mm，以增强耐温性能和剪切强度，但需注意避免气泡产生。

阶梯固化：先室温固化2小时，使胶水初步定型，再加热至120℃固化2 小时，完成最终化学反应。

强度测试：固化后进行剪切强度测试（按ASTM D1002标准），确保达到设计要求。

五、综合选型建议

优先效率：若需快速定位且对强度要求不高，选择HR-420免处理快干胶。

优先强度：若需承受较大载荷或高温环境，选择HR-420AB（小面积）或HR-323S（大面积高强度）。

优先柔韧性：若需适应硅胶形变或防水密封，选择HR-323T柔韧性胶水。

试样验证：大规模使用前，需在实际工况下进行粘接测试（如耐温、耐老化、震动试验），确保胶水性能满足产品要求。

通过以上方案，可针对按摩仪中硅胶与ABS的不同粘接需求，选择最合适的汇瑞胶粘产品，实现高强度、耐候性和生产效率的平衡。"
